光伏充電樁智能沙盤模型項目報告

一、項目概況

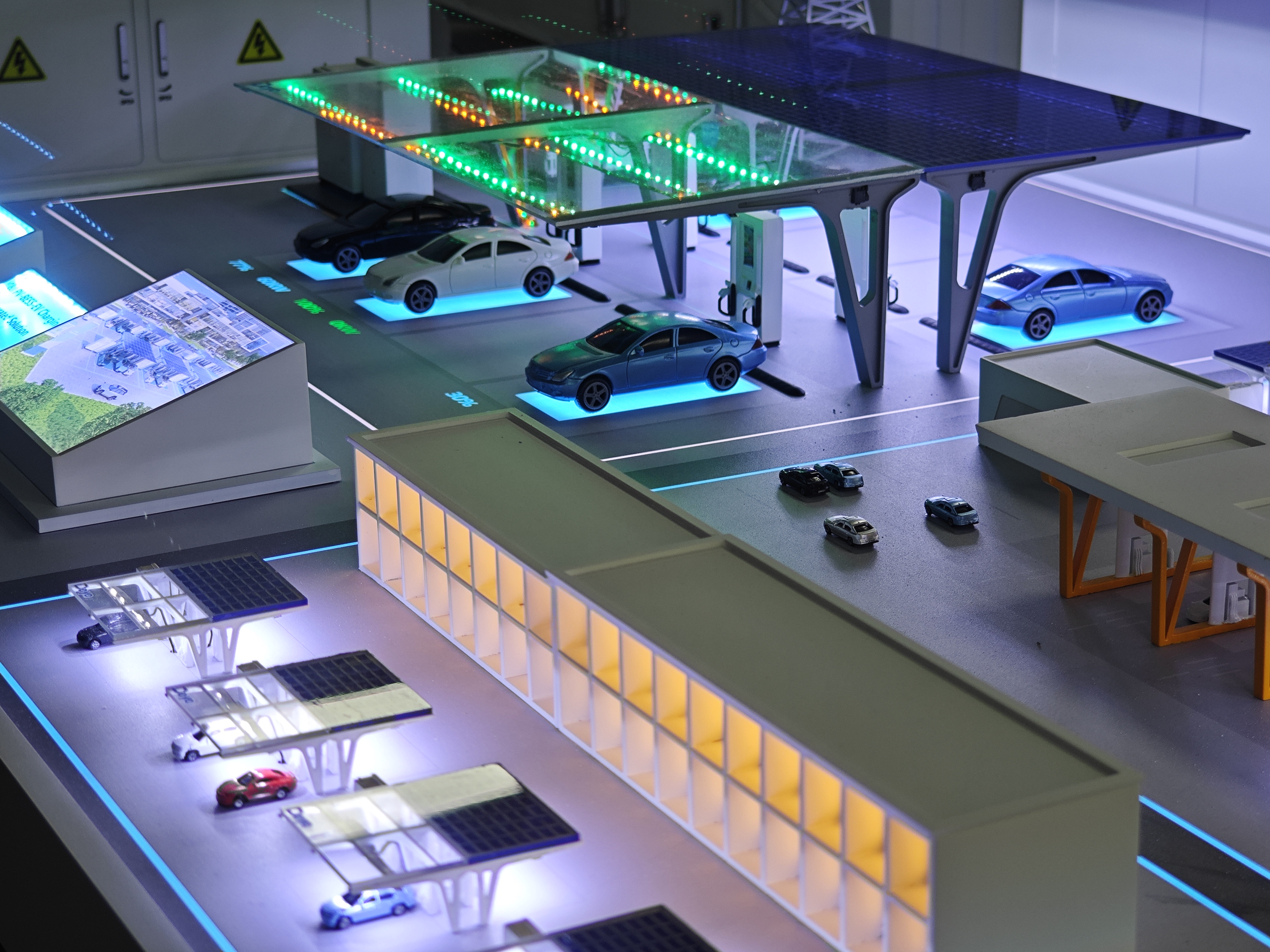

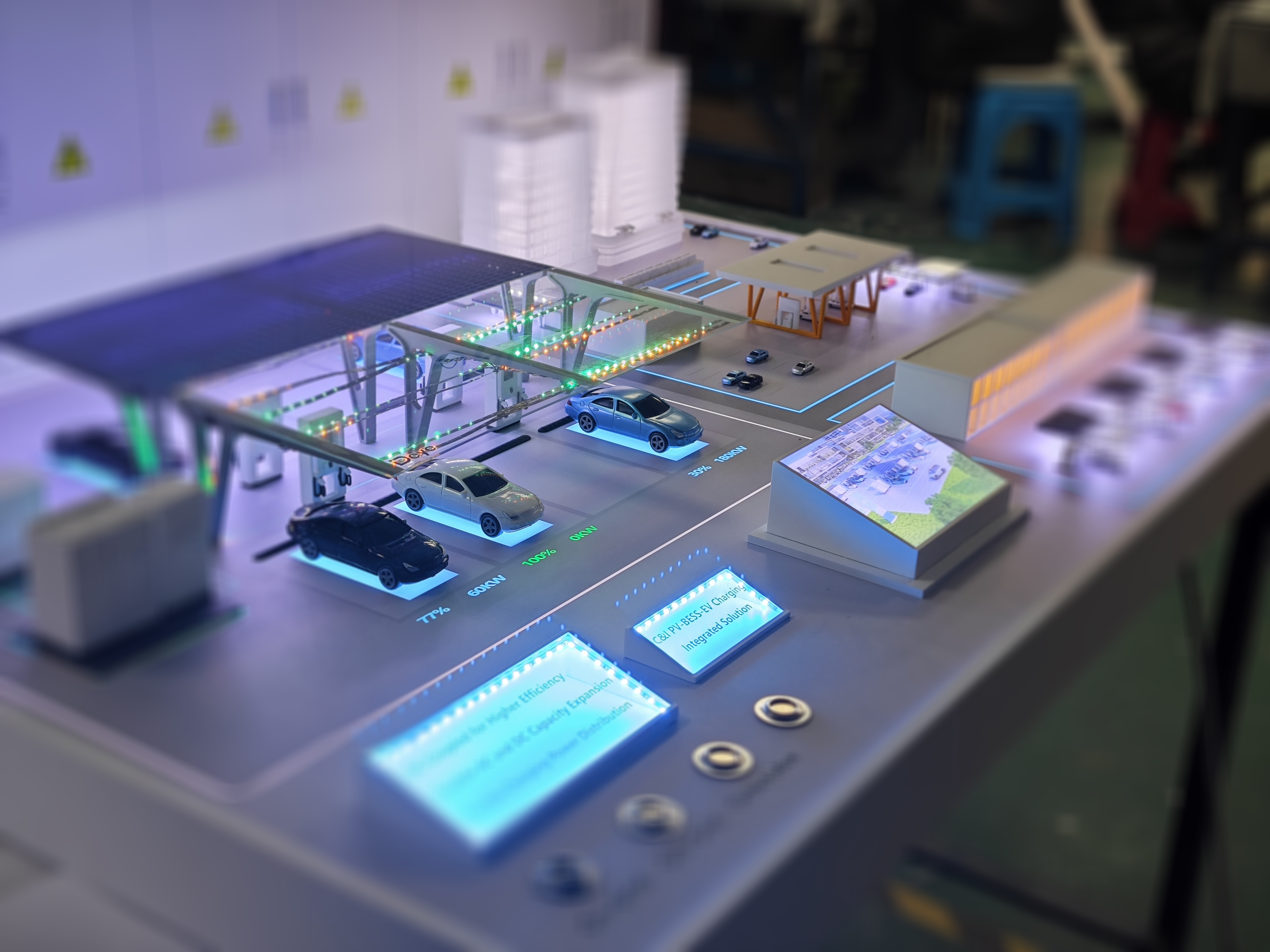

承接某省級能源集團示范項目，打造1:15智能微電網沙盤（2.4m×1.8m），需實現：

1. 光伏-儲能-充電動態閉環演示

2. 6種典型天氣模式模擬

3. 實時能效數據可視化



二、關鍵技術突破

1. 復合能源系統

• 光伏陣列：單晶硅+薄膜電池混合布局

• 儲能單元：磷酸鐵鋰電池組（SOC精度±0.8%）

• 充電樁：支持150kW快充模擬

2. 多物理場仿真

系統實現方式技術指標光照追蹤雙軸太陽跟蹤機構方位角±180°溫度模擬半導體制冷片陣列溫控精度±0.5℃負載變化可編程電子負載0-200kW連續可調

3. 智能中控系統

• 采用樹莓派CM4核心模塊

• 開發三大功能模式： ? 教學演示模式 ? 故障診斷模式 ? 能源調度競賽模式

三、創新展示維度

1. 混合現實交互

• HoloLens2 AR設備對接

• 虛擬拆解充電樁內部結構

• 熱成像模擬顯示

2. 數據駕駛艙

• 發電/用電實時平衡分析

• 碳排放可視化儀表盤

• 投資收益測算模型



四、項目成果

1. 核心參數：

• 天氣切換響應時間≤3s

• 系統效率模擬誤差≤2%

• 模塊化拆裝設計（15分鐘快速重組）

2. 應用價值：

• 入選國家能源局科普基地

• 促成3項產學研合作



五、升級規劃

1. 增加虛擬電廠接口

2. 集成AI用電預測功能

3. 開發移動端遠程控制系統
