通風機設備模型案例：

一、項目背景

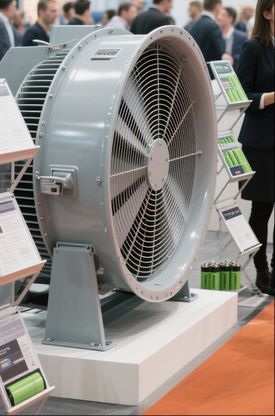

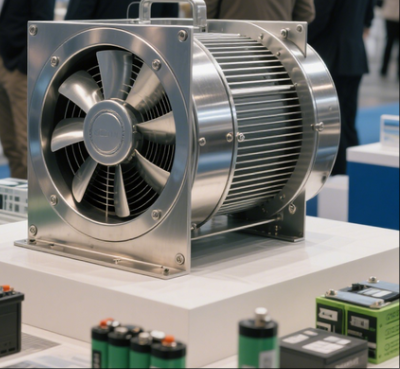

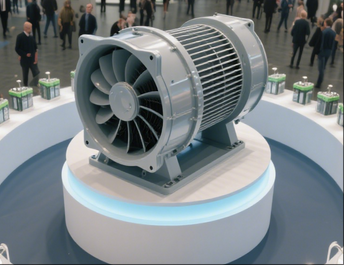

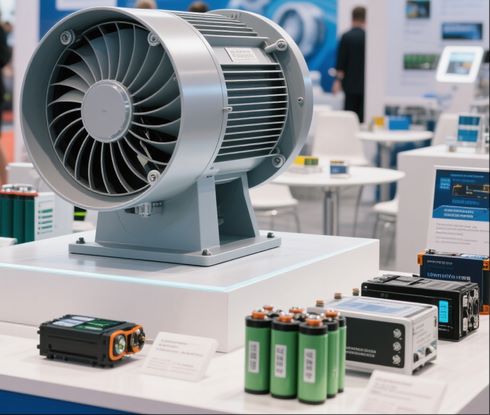

某能源企業為參加2025年國際通風設備展覽會，委托我司制作1:5比例的礦用軸流通風機動態演示模型。核心需求包括：

• 精確還原內部葉輪、導流罩等關鍵結構

• 實現電機驅動下的低速旋轉演示

• 模塊化設計便于運輸組裝




二、模型制作關鍵技術

1. 三維數據重構
   通過激光掃描原設備獲取點云數據，利用SolidWorks對缺失部件（如軸承座）進行逆向建模，公差控制在±0.1mm。

2. 材料創新應用

   • 葉輪采用3D打印尼龍玻纖復合材料（抗形變溫度120℃）

   • 外殼使用CNC加工的航空鋁板（厚度2mm）減輕重量

   • 透明亞克力剖面窗口展示內部氣流通道

3. 動態系統集成
   配置24V直流減速電機（轉速15rpm），通過磁耦聯傳動避免機械磨損，同步安裝LED氣流模擬燈帶。




三、工藝難點突破

• 動平衡調試：在葉輪內部嵌入配重塊，經振動測試將振幅降至0.05mm以下

• 防塵設計：在電機艙加裝微型過濾網（可拆卸清洗）

• 安全防護：旋轉部件外圍設置紅外感應急停裝置




四、應用效果

該模型在展會上成功吸引23家潛在客戶，其中8家進入深度技術洽談。后續被采購方作為培訓教具使用，累計展示時長超400小時無故障。

五、行業價值延伸

此類高精度模型可應用于：
□ 設備廠商的營銷展示
□ 高校流體力學教學演示
□ 安全生產培訓中的危險工況模擬
